תכנון מכונת הרמה מתחיל כמעט תמיד במשפט אחד: ״אנחנו צריכים להרים את זה משם לשם״. מנהל המפעל מצביע על משטח, על מכונה, על מכל, ורוצה פתרון. בין המשפט הזה לבין עגורן שעובד, נבדק ומאושר, יש דרך שרוב הלקוחות לא מכירים, ולכן הם עושים בה טעויות יקרות. הם מזמינים מנוף לפני שחישבו עומס, מרתכים מסילה לפני שבדקו את הקורה, או קונים משהו מהאינטרנט ומגלים שבודק מוסמך לא יכול לאשר אותו.
אנחנו מתכננים מכונות הרמה ומאשרים אותן, אז אנחנו רואים את התהליך משני הצדדים. במאמר הזה נפרק אותו לשישה שלבים, נסביר מה קורה בכל אחד, ואיפה כדאי להשקיע יותר זמן כדי לחסוך כסף בסוף.
תוכן העניינים
מה נחשב מכונת הרמה, ולמה זה קובע את כל התהליך
לפי פקודת הבטיחות בעבודה [נוסח חדש] תש״ל-1970 ותקנות הבטיחות בעבודה (בדיקת מתקני הרמה ועגורנים), מכונת הרמה היא כל מתקן שמרים או מוריד מטען: עגורן גשר, עגורן צריח, עגורן זרוע, מנוף עמוד, כננת, מעלית משא, במת הרמה, ואפילו מתקן הרמה קטן שמורכב על קיר במוסך. כל מכונה כזו חייבת תכנון מכונת הרמה על ידי מהנדס, בדיקה לפני הפעלה ראשונה, ובדיקה תקופתית כל 14 חודשים על ידי בודק מוסמך. הסבר מפורט על הסוגים יש במאמר מה זה מכונות הרמה.
למה זה קובע את התהליך: כי מהרגע שמשהו מוגדר מכונת הרמה, אי אפשר ״פשוט להתקין״. צריך חישוב, שרטוט, מפרט, תיעוד, ובסוף בדיקה. מי שמדלג על השלבים הראשונים מגלה את זה בשלב האחרון, כשהבודק מבקש את התיק ההנדסי ואין.

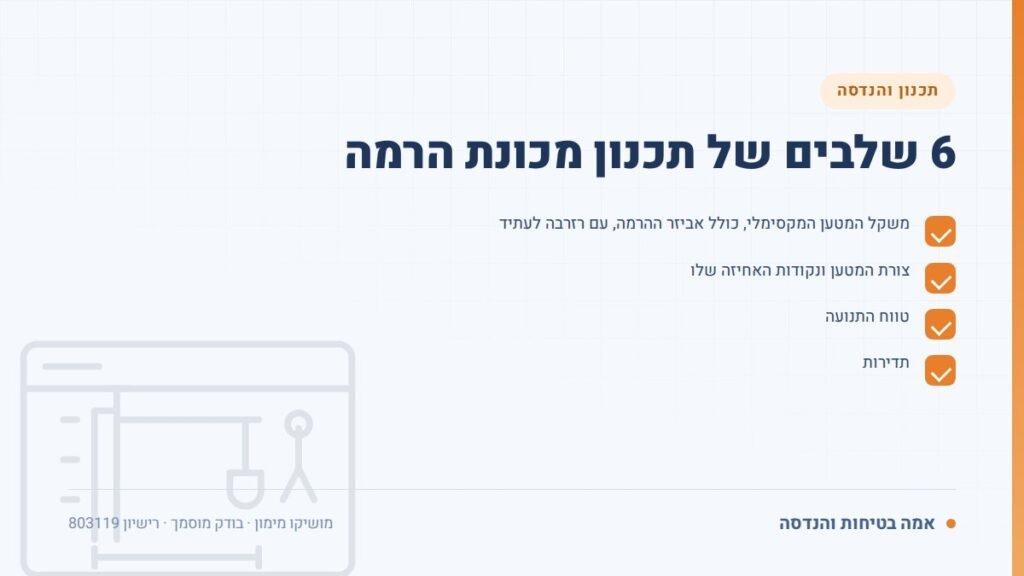

6 שלבים של תכנון מכונת הרמה
תכנון מכונת הרמה מתואר כאן ליניארית, אבל בפועל יש חזרות. חישוב שמגלה שהקורה חלשה מחזיר אותנו לבחירת המיקום. זה תקין, וזה זול בהרבה מלגלות את זה אחרי הריתוך.
- הגדרת הדרישה. מה מרימים, כמה זה שוקל, מאיפה לאן, כמה פעמים ביום, מי מפעיל. השלב שהכי ממהרים בו, והכי משפיע.
- סקר אתר ובדיקת המבנה. מה נושא את המכונה: קורת פלדה, עמוד בטון, רצפה, קיר. האם הוא מסוגל לשאת, ומי מאשר את זה.
- תכנון הנדסי וחישובים. בחירת סוג המכונה, חישוב עומסים ומקדמי ביטחון, בחירת רכיבים, שרטוטים.
- מפרט ורכש. הגדרת מה קונים, ממי, עם אילו תעודות, ומה מייצרים בעצמנו.
- ייצור, התקנה ופיקוח. ריתוך, הרכבה, חשמל, בקרה, עם פיקוח על ההתאמה לתכנון.
- בדיקה ואישור. בדיקת עומס על ידי בודק מוסמך, תעודה, ותיק מתקן שמלווה את המכונה כל חייה.
שלב 1: הדרישה, ולמה ״שני טון״ זו לא תשובה
מפעל מזון ביקש מאיתנו מנוף עמוד ״לשני טון״. שאלנו מה מרימים. מסתבר: מכלי רוטב על משטח, שהמשקל שלהם משתנה, שמרימים אותם עם מלקחיים ולא עם שרשרת, ושצריך לסובב אותם מעל קו ייצור פעיל. פתאום שני טון הפכו לשאלה של גיאומטריה, של אביזר הרמה מיוחד ושל אזור אסור לתנועה מעל אנשים. תכנון מכונת הרמה נכון מתחיל בשאלות, לא במספר.
מה אנחנו שואלים בשלב הזה:
- משקל המטען המקסימלי, כולל אביזר ההרמה, עם רזרבה לעתיד.
- צורת המטען ונקודות האחיזה שלו.
- טווח התנועה: גובה הרמה, אורך מסילה, רדיוס סיבוב.
- תדירות: עשר הרמות ביום או מאתיים. זה קובע את קבוצת השירות של המכונה.
- סביבה: חוץ, פנים, לחות, אבק, חומרים קורוזיביים, טמפרטורה.
- מי מפעיל, מאיפה, ואיזה בקרה נדרשת.
שלב 2: מה נושא את המכונה
זה השלב שבו רוב הפרויקטים של תכנון מכונת הרמה נעצרים לרגע. הלקוח רוצה לתלות מנוף על הקורה הקיימת של הגג. הקורה תוכננה לשאת גג, לא שני טון דינמיים. לפעמים היא מסוגלת, לפעמים צריך חיזוק, ולפעמים הפתרון הוא מנוף עמוד עצמאי עם יסוד משלו. הבדיקה הזו כוללת עיון בתוכניות המבנה, מדידות בשטח, ולעיתים חוות דעת של מהנדס קונסטרוקציה. לדלג עליה זה להמר על הגג.
שלב 3: החישוב והשרטוט, הלב של תכנון מכונת הרמה
כאן נקבע אם המכונה תהיה בטוחה. מחשבים את העומס הסטטי, את התוספת הדינמית מתאוצה ובלימה, את מקדמי הביטחון לפי סוג הרכיב, את ההתנגדות של המבנה לכפיפה, לפיתול ולקריסה, ואת נקודות החיבור. בוחרים כננת או מנוע עם כושר הרמה מתאים, כבל או שרשרת, ווים, מגבילי עומס וקצה מסלול.
התוצר הוא תיק תכנון: חישובים, שרטוטי ייצור, שרטוטי הרכבה, סכמת חשמל ובקרה, ורשימת רכיבים עם דרישות תעודה. התיק הזה הוא מה שהבודק יבקש בשלב 6, ומה שילווה את המכונה בכל בדיקה תקופתית בעתיד. אנחנו מפרטים את השירות בעמוד תכנון מכונות הרמה.
כלל שאנחנו חוזרים עליו: מכונת הרמה שאין לה תיק תכנון היא מכונה שאין לה עבר. ובלי עבר, קשה מאוד לאשר לה עתיד.
שלב 4: רכש, ולמה ״קניתי כננת עם CE״ לא מספיק
סימון CE אומר שהרכיב עומד בדרישות האירופיות כרכיב. הוא לא אומר שהרכיב מתאים למכונה שלכם, לעומס שלכם ולתדירות שלכם. תכנון מכונת הרמה מגדיר לכל רכיב מה נדרש ממנו, ואז בוחרים רכיב שעונה על זה, עם תעודת יצרן. כננת בכושר הרמה נכון עם קבוצת שירות לא נכונה תתבלה תוך שנה. זה קורה הרבה ברכש שנעשה לפי מחיר בלבד.
שלבים 5 ו-6: מהריתוך עד תעודת הבדיקה
בשלב הייצור וההתקנה, הדבר החשוב הוא שמה שנבנה יתאים למה שתוכנן. רתך שמחליט להשתמש בפרופיל ״דומה״ כי הנכון לא במלאי, חשמלאי שמדלג על מגביל עומס כי ״הלקוח לא ביקש״, מתקין שמעגן לקיר בברגים קצרים. כל אחד מאלה מפיל את המכונה בבדיקה, או גרוע מזה, לא מפיל אותה ומשאיר סיכון. לכן בפרויקטים שלנו יש פיקוח על ההתקנה, ולפחות ביקור אחד לפני הכיסוי של ריתוכים וחיבורים.
בשלב הבדיקה, בודק מוסמך מבצע בדיקה חזותית מלאה, בדיקת תפקוד של כל מערכות הבטיחות, ובדיקת עומס, בדרך כלל בעומס העולה על כושר ההרמה הנקוב, לפי הנדרש למכונה. הוא עובר על תיק התכנון, מוודא שהמכונה תואמת לו, ומנפיק תסקיר. מהרגע הזה המכונה חוקית, ונכנסת למחזור בדיקות של 14 חודשים, כמו שמתואר בעמוד בודק מוסמך למכונות הרמה.
מה קורה כשהבדיקה נכשלת
הסיבות הנפוצות: אין תיק תכנון, המכונה לא תואמת לשרטוטים, חסר מגביל עומס או קצה מסלול, שילוט כושר הרמה חסר, או עיגון שלא תואם לחישוב. רוב הליקויים ניתנים לתיקון, אבל כל אחד מהם משמעותו עיכוב, ובמפעל שחיכה למכונה כדי להתחיל קו ייצור, עיכוב עולה כסף. תכנון מכונת הרמה מסודר מראש הופך את הבדיקה לפורמליות.
3 טעויות שאנחנו רואים בתכנון מכונת הרמה שוב ושוב
לא צריך רשימה ארוכה. בתכנון מכונת הרמה, שלוש טעויות אחראיות לרוב הבעיות שאנחנו נתקלים בהן:
- תכנון לפי המטען של היום. בעוד שנה המפעל יעבור למכלים גדולים יותר. מכונה שתוכננה בדיוק על הגבול תהיה לא רלוונטית, ותכנון מחדש יקר יותר מרזרבה בהתחלה.
- התעלמות מהמבנה. מנוף מצוין על קורה חלשה הוא מנוף מסוכן. המבנה הוא חלק מהמכונה.
- ייצור לפני תכנון. ״הרתך שלנו כבר בנה כאלה״. אולי. אבל בלי חישוב ושרטוט, הבודק לא יכול לאשר, ואתם לא יכולים להוכיח שזה בטוח.
יש גם טעות רביעית, קטנה ומעצבנת: אף אחד לא שומר את התיק. המכונה עוברת בדיקה, המסמכים נזרקים למגירה, ואחרי חמש שנים ומנהל אחזקה חדש, אין כלום. שמרו את התיק עם המכונה, בעותק פיזי ודיגיטלי. מידע נוסף על חובות בעלי מכונות הרמה זמין באתר מינהל הבטיחות והבריאות התעסוקתית.
כמה זמן לוקח תכנון מכונת הרמה
מנוף עמוד פשוט במוסך: שבועות ספורים מהדרישה ועד אישור, אם המבנה תקין ואין המתנה לרכיבים. עגורן גשר במפעל עם חיזוק מבנה: חודשים. עגורן צריח באתר בנייה עובר תהליך אחר, כי הוא מכונה סדרתית עם תיק יצרן, והתכנון מתמקד ביסוד, במיקום ובתוכנית ההרמות. בכל מקרה, השלב שהכי כדאי לא לקצר הוא הראשון. שיחה ארוכה אחת עם המפעיל בתחילת תכנון מכונת הרמה חוסכת שבועות אחר כך.
שאלות נפוצות על תכנון מכונת הרמה
האם כל מכונת הרמה חייבת תכנון של מהנדס?
מכונה שנבנית או מותאמת למקום ספציפי, כן. מכונה סדרתית שנקנית מיצרן עם תיק יצרן מלא, כמו כננת שרשרת סטנדרטית, דורשת תכנון של ההתקנה והמבנה הנושא, ולא של המכונה עצמה. בשני המקרים נדרשת בדיקה של בודק מוסמך לפני הפעלה.
האם מותר להגדיל את כושר ההרמה של מכונה קיימת?
רק אחרי תכנון מחדש. שינוי כושר הרמה, הארכת זרוע, החלפת כננת לחזקה יותר, כל אלה הופכים את המכונה למכונה חדשה מבחינת החישוב, ומחייבים תיק תכנון מעודכן ובדיקה מחודשת.
מה ההבדל בין המתכנן לבודק?
המתכנן אחראי שהמכונה תוכננה נכון. הבודק אחראי לאשר שהמכונה כפי שנבנתה בטוחה לשימוש. בעסק שלנו אנחנו עושים את שניהם, אבל לא באותו פרויקט: מכונה שתכננו נבדקת על ידי בודק אחר, כדי לשמור על עצמאות הבדיקה.
האם תכנון מכונת הרמה כולל גם את אביזרי ההרמה?
התכנון מגדיר אילו אביזרים נדרשים, למשל שרשראות, רצועות או מלקחיים, ומה כושר ההרמה שלהם. האביזרים עצמם נקנים עם תעודות ונבדקים בנפרד, בדרך כלל כל 6 חודשים, כמתואר בעמוד בדיקת אביזרי הרמה.
