משטח בלימה במתקני משחק: 4 חומרים, עומק נדרש ובדיקת HIC

משטח בלימה הוא הפריט הכי חשוב בחצר משחקים, וגם הכי מוזנח. ילדים נופלים ממתקנים. זה לא ליקוי, זה חלק מהמשחק. השאלה היא רק על מה הם נוחתים. על אריח גומי בעובי מתאים, הנפילה מסתיימת בבכי ובחיבוק. על בטון או על אריח דק שנראה כמו גומי, היא מסתיימת בחדר מיון. ההבדל בין השניים הוא כמה סנטימטרים של חומר, ומדידה אחת שרוב האנשים לא שמעו עליה: HIC.

אנחנו בודקים מתקני משחקים בגני ילדים, בגינות ציבוריות ובבנייני מגורים, ובכמעט כל דוח שלנו יש סעיף על המשטח. במאמר הזה נסביר איך בוחרים חומר, איזה עומק צריך, מה בדיקת HIC מודדת, ולמה גומי יקר לא תמיד עדיף על חול זול.

מה משטח בלימה צריך לעשות, ומה הוא לא

תפקידו של משטח בלימה הוא לספוג את אנרגיית הנפילה ולפזר אותה, כך שהראש לא יעצור בבת אחת. הוא לא נועד למנוע נפילות, לא למנוע שברים בידיים, ולא לשמש כמשטח נוח לניקוי. הוא נועד לדבר אחד: להפחית את הסיכוי לפגיעת ראש חמורה. כל שאר השיקולים, ניקיון, מראה, עלות, באים אחרי זה.

ת״י 1498 קושר בין גובה הנפילה החופשית של המתקן לבין הדרישה מהמשטח שמתחתיו. ככל שהמתקן גבוה יותר, כך משטח בלימה צריך להיות עבה ורך יותר. מגלשה בגובה מטר ומתקן טיפוס בגובה שני מטרים וחצי דורשים משטחים שונים לגמרי, גם אם הם עומדים באותה חצר.

גובה נפילה חופשית: המספר שקובע הכול

גובה נפילה חופשית הוא הגובה מהנקודה הגבוהה ביותר שילד יכול לעמוד עליה או להיתלות ממנה, עד המשטח. לא גובה המתקן. מגלשה עם גג דקורטיבי בגובה שלושה מטרים אבל פלטפורמה בגובה מטר וחצי נמדדת לפי הפלטפורמה. נדנדה נמדדת מנקודה מסוימת בקשת התנועה של המושב. הבודק מודד את זה בכל מתקן, וזה הבסיס לכל מה שבא אחר כך.

4 סוגי משטח בלימה: יתרונות, חסרונות ומה אנחנו רואים בשטח

אין משטח בלימה מושלם. יש חומר שמתאים לחצר שלכם, לתקציב ולכוח האדם שיתחזק אותו. הנה ארבעת הנפוצים:

1. אריחי גומי או גומי יצוק. הפתרון הנפוץ בגנים עירוניים. נקי, נגיש לעגלות וכיסאות גלגלים, נראה טוב. החיסרון: משטח בלימה בעובי שלא מתאים לגובה המתקן הוא הליקוי הנפוץ ביותר שלנו, ואריחים מתרוממים בפינות ויוצרים מכשול. עלות גבוהה.
2. חול. זול, סופג מצוין כשהוא בעומק מתאים, ומספק גם חוויית משחק. החיסרון: מתפזר, מתהדק, נאסף על ידי חתולים, ודורש השלמה קבועה. רוב החולות שאנחנו מודדים עמוקים בחצי ממה שנדרש.
3. שבבי עץ או קליפות. נפוץ פחות בארץ. ספיגה טובה, אבל מתפרק, מתרטב ומצריך חידוש תכוף.
4. דשא סינתטי עם שכבת ריפוד. נראה נהדר בתמונות. הבעיה: הדשא לבדו כמעט לא סופג כלום, והכול תלוי בשכבת הריפוד שמתחתיו. בלי מסמך שמעיד על עובי הריפוד ותוצאת בדיקה, אנחנו מתייחסים אליו כאל משטח קשה.

הטעות הקלאסית: לשלם על גומי ולקבל בטון

גן במרכז הארץ השקיע סכום גדול באריחי גומי צבעוניים מתחת למתקן טיפוס. האריחים היו בעובי שמתאים למגלשה נמוכה, לא למתקן בגובה שני מטרים. בבדיקה שלנו המשטח נכשל. הגן שילם פעמיים: פעם על האריחים, ופעם על החלפתם. שיחה של עשר דקות לפני ההזמנה הייתה חוסכת את זה. אם אתם מתכננים חצר, זו בדיוק הנקודה שבה כדאי לערב בודק, כמו שמתואר בעמוד בדיקות בטיחות למתקני משחק וכושר.

כלל פשוט: העובי הכתוב על האריח הוא לא מה שקובע. מה שקובע הוא גובה הנפילה הקריטי שהיצרן מצהיר עליו לאריח הספציפי, עם מסמך בדיקה.

מה זה בדיקת HIC ואיך בודקים משטח בלימה בפועל

HIC הוא ראשי תיבות של Head Injury Criterion, מדד לחומרת פגיעת ראש. הבדיקה מדמה נפילה של ראש על המשטח: ראש דמה עם חיישן תאוצה מופל מגובה ידוע, והמכשיר מודד את התאוטה שהראש חווה בפגיעה. מהנתונים מחושב ערך HIC. ככל שהמשטח רך יותר, כך התאוטה מתפרסת על זמן ארוך יותר והערך נמוך יותר.

התוצאה המעשית של הבדיקה היא ״גובה הנפילה הקריטי״: הגובה המקסימלי שממנו נפילה על המשטח הזה עדיין נשארת מתחת לסף שקבע התקן. אם גובה הנפילה החופשית של המתקן גבוה מגובה הנפילה הקריטי של המשטח, משטח בלימה כזה לא מתאים למתקן. פשוט כמו זה.

חשוב להבין מה הבדיקה לא אומרת. ערך HIC תקין לא מבטיח שילד לא יישבר יד או ייחבל בברך. הוא מתייחס לראש בלבד, כי פגיעת ראש היא מה שהורג או משאיר נכות. שאר הפציעות הן חלק מהסיכון שהתקן מקבל כמחיר של משחק חופשי. הורים ומנהלי גנים שמצפים לחצר בלי שום פציעה מבקשים משהו שהתקן אף פעם לא הבטיח.

בדיקת מעבדה מול בדיקה בשטח

יש שתי דרכים לדעת מה משטח בלימה מסוגל לספוג. הראשונה: תעודת בדיקה מהיצרן, שנעשתה במעבדה על דגימה של החומר. השנייה: בדיקת HIC בשטח, עם מכשיר נייד, על המשטח שהותקן בפועל. הבדיקה בשטח עדיפה כי היא מודדת את מה שיש, כולל אריחים שנדחסו אחרי שלוש שנים, חול שהתהדק, וריפוד שנרטב. לחצרות עם מתקנים גבוהים, או כשיש ספק לגבי המשטח הקיים, אנחנו ממליצים עליה.

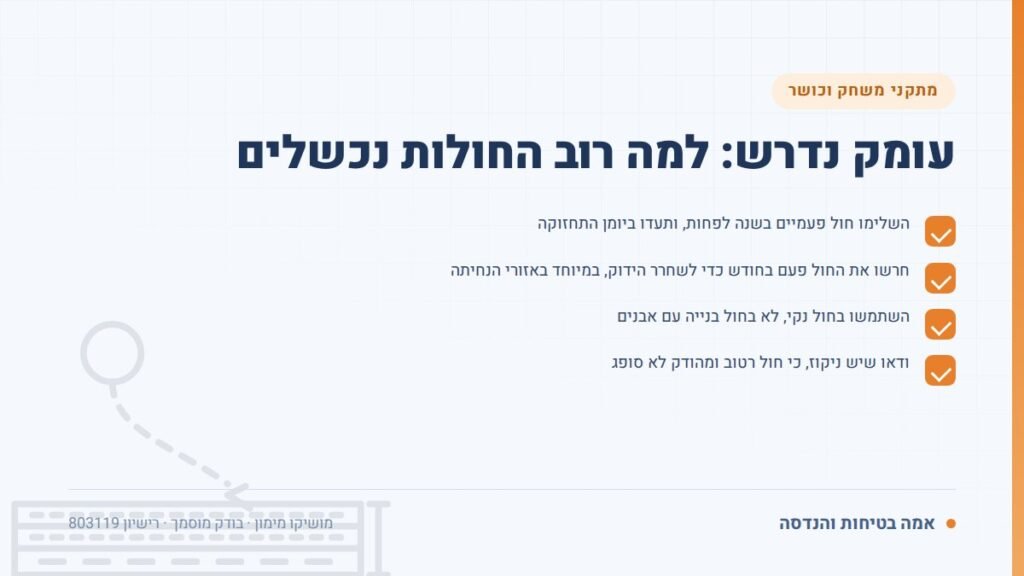

עומק נדרש: למה רוב החולות נכשלים

חול הוא משטח בלימה מצוין, בתנאי אחד: עומק. חול בעומק מספיק סופג נפילה מגובה ניכר. חול בעומק של עשרה סנטימטרים על גבי אדמה מהודקת הוא בערך כמו אדמה מהודקת. הבעיה היא שחול הולך. ילדים מעיפים אותו, גשם סוחף אותו, מנקים אוספים אותו יחד עם העלים. תוך שנה עומק החול יורד בחצי, ואף אחד לא שם לב כי מלמעלה זה נראה אותו דבר.

בבדיקה אנחנו תוקעים מוט מדידה בכמה נקודות, במיוחד באזורי הנחיתה: תחתית המגלשה, מתחת לנדנדה, סביב מתקן הטיפוס. שם החול נדחס ומתפזר הכי הרבה. הדוח מציין את העומק שנמדד ואת העומק הנדרש לפי גובה המתקן, וההשלמה היא לרוב התיקון הזול ביותר שאפשר לבצע בחצר.

• השלימו חול פעמיים בשנה לפחות, ותעדו ביומן התחזוקה.
• חרשו את החול פעם בחודש כדי לשחרר הידוק, במיוחד באזורי הנחיתה.
• השתמשו בחול נקי, לא בחול בנייה עם אבנים.
• ודאו שיש ניקוז, כי חול רטוב ומהודק לא סופג.
• התקינו שפה שמונעת בריחת חול, אבל בלי קצה חד באזור הנפילה.

עוד דבר שמפעילים לא יודעים: משטח בלימה מחול דורש גם תחזוקה היגיינית. חתולים, זכוכיות ופסולת מצטברים בו, ובגנים אנחנו ממליצים על כיסוי בלילה. זה לא סעיף בטיחות של נפילה, אבל בדוח בדיקה מלא זה מופיע, ובגן פרטי הורים שואלים על זה לפני שהם שואלים על HIC.

שטח הנפילה: לא רק מתחת למתקן

משטח הבלימה חייב לכסות את כל האזור שאליו ילד יכול ליפול, לא רק את מה שמתחת למתקן. ת״י 1498 מגדיר את שטח הנפילה לפי גובה המתקן, וסביב נדנדות הוא גדול במיוחד, קדימה ואחורה בכיוון התנועה. גינה שבדקנו הייתה עם גומי מושלם מתחת לנדנדה ושביל בטון שני מטרים לפניה, בדיוק במקום שילד שקופץ מהמושב נוחת. הפתרון היה להזיז את השביל.

איך משטח בלימה נבדק בבדיקה השנתית

בכל בדיקת מתקני משחקים משטח בלימה מקבל התייחסות נפרדת. הבודק מודד את גובה הנפילה החופשית של כל מתקן, בודק את סוג המשטח ומצבו, מודד עומק חול או עובי גומי, בודק שהמשטח מכסה את כל שטח הנפילה, ומחפש מכשולים בתוכו: אבנים, שורשים, ברגי עיגון חשופים, אריחים מתרוממים. ליקוי במשטח יכול להיות מסוכן מיידית אם מתקן גבוה עומד על משטח קשה, וזה מחייב סגירה.

הדרישות המלאות למפעילים מפורטות בתקן, ומידע כללי על בטיחות במתקנים ציבוריים זמין באתר מינהל הבטיחות והבריאות התעסוקתית. אם אתם אחראים על כמה חצרות, מוסד חינוכי או רשות, כדאי לשלב את נושא המשטחים בתוכנית תחזוקה שנתית, ואנחנו עוזרים לבנות כזו במסגרת הכנת תוכניות בטיחות.

שאלות נפוצות על משטח בלימה

האם דשא טבעי נחשב משטח בלימה?

בדרך כלל לא, למעט מתחת למתקנים נמוכים מאוד. דשא על אדמה מהודקת סופג מעט, ובקיץ הישראלי הוא מתייבש ונעשה קשה כמו חצץ. לרוב המתקנים הוא לא מספיק, וגם כשהוא מספיק, צריך לבדוק אותו בעונה היבשה ולא אחרי גשם.

כמה זמן מחזיק משטח בלימה מגומי?

תלוי באיכות, בשמש ובעומס. אריחים טובים מחזיקים שנים, אבל יכולת הספיגה שלהם יורדת בהדרגה. לכן במשטחים ותיקים אנחנו ממליצים על בדיקת HIC בשטח ולא רק על הסתמכות על התעודה המקורית.

האם אפשר לשים אריחי גומי על חול קיים?

לא בלי תשתית. אריחים על חול זזים, מתרוממים ויוצרים מכשולים. נדרשת תשתית יציבה לפי הוראות היצרן, ואז המשטח נבדק מחדש.

מי מבצע בדיקת HIC בישראל?

בודקים שמחזיקים במכשיר ייעודי ומוסמכים לבדיקת מתקני משחקים. לא כל בודק מבצע אותה, ולא בכל חצר היא נדרשת. שאלו מראש אם היא כלולה בבדיקה שאתם מזמינים.
