בדיקת קורת הרמה שונה מבדיקה של רצועה או שרשרת בדבר אחד מרכזי: הקורה כמעט תמיד תוכננה ויוצרה במיוחד, לא נקנתה מקטלוג. זה אומר שהבודק המוסמך צריך לבדוק לא רק את מצב המתכת, אלא גם את מה שעומד מאחוריה: חישוב, שרטוט, ריתוכים ואישור. בלי הבסיס הזה, גם קורה שנראית מצוינת נשארת סימן שאלה.
אנחנו פוגשים קורות הרמה בעיקר במפעלים עם עגורן גשר, במחסנים לוגיסטיים ובאתרי בנייה שמרימים אלמנטים ארוכים. בכל אחד מהמקומות האלה יש בדרך כלל קורה אחת לפחות שאף אחד לא זוכר מי ייצר אותה. במאמר הזה נסביר מה בודקים, מה נדרש מהתכנון, ואיך עוברים בדיקה בלי הפתעות.
תוכן העניינים
בדיקת קורת הרמה: מה זו קורת הרמה ולמה היא אביזר לכל דבר
קורת הרמה (Lifting Beam) היא קורה קשיחה שמחוברת לאונקל המנוף בנקודה אחת, ומחזיקה את המטען בשתי נקודות או יותר. הספרדר (Spreader Bar) עובד על אותו עיקרון אבל בדרך כלל מחובר לאונקל דרך שתי רצועות בזווית, והוא נתון בעיקר ללחיצה במקום לכפיפה.
השימוש הנפוץ: הרמת אלמנטים ארוכים או גמישים, כמו קורות פלדה, לוחות בטון, מיכלים ומנועים, בלי לכופף אותם ובלי שהרצועות יתלכדו במרכז. הקורה מפזרת את העומס ושומרת על הרצועות אנכיות.
לפי פקודת הבטיחות בעבודה [נוסח חדש] תש״ל-1970, קורת הרמה היא אביזר הרמה ונדרשת לבדיקה תקופתית על ידי בודק מוסמך, בדרך כלל כל 6 חודשים. היא גם חייבת סימון עומס עבודה בטוח, כמו כל אביזר.

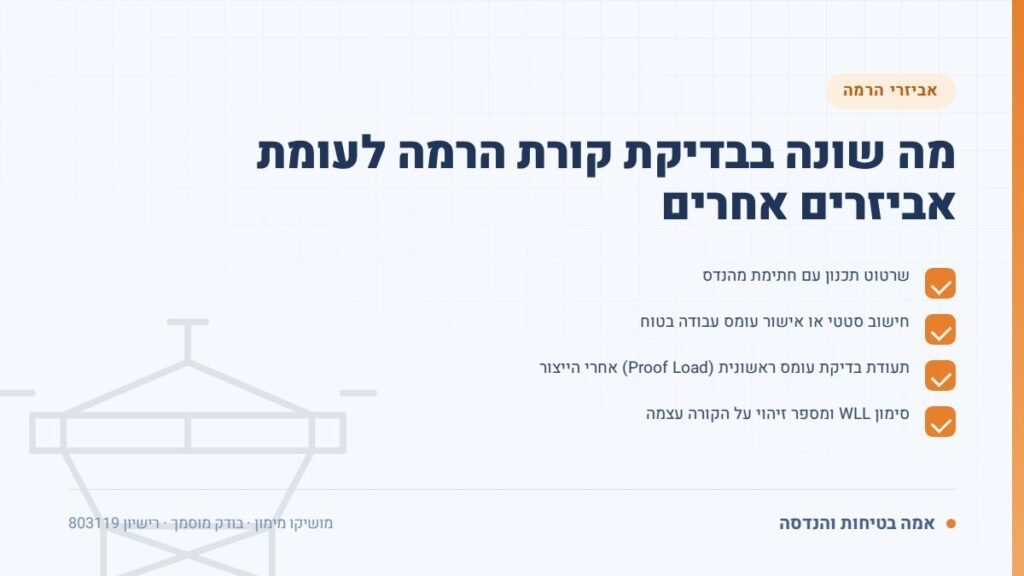

מה שונה בבדיקת קורת הרמה לעומת אביזרים אחרים
רצועה מגיעה מיצרן עם תעודה. קורת הרמה מגיעה, במקרה הטוב, ממסגרייה עם שרטוט של מהנדס. במקרה הפחות טוב, מישהו במפעל ריתך פרופיל H לשני ווים לפני עשר שנים.
לכן בדיקת קורת הרמה כוללת שכבה נוספת: אימות שהקורה בכלל אושרה. הבודק מבקש לראות:
- שרטוט תכנון עם חתימת מהנדס.
- חישוב סטטי או אישור עומס עבודה בטוח.
- תעודת בדיקת עומס ראשונית (Proof Load) אחרי הייצור.
- סימון WLL ומספר זיהוי על הקורה עצמה.
כשאין אף אחד מהמסמכים האלה, הבודק לא יכול לאשר את הקורה על סמך מראה בלבד. הפתרון הוא בדיקה הנדסית של המבנה הקיים ובדיקת עומס, וזה משהו שאנחנו עושים כחלק משירות תכנון מכונות הרמה ואביזרים.
6 שלבים בבדיקת קורת הרמה
ככה נראה ביקור שלנו במפעל שיש בו קורות הרמה, מהרגע שנכנסים ועד שיוצא תסקיר:
- איסוף מסמכים: שרטוט, חישוב, תעודות קודמות, תסקיר אחרון.
- זיהוי וסימון: מספר, WLL, יצרן, האם הסימון קריא ותואם למסמכים.
- בדיקה חזותית של המבנה: קורה, אוזני חיבור, ווים, נקודות תלייה.
- בדיקת ריתוכים: סדקים, נקבוביות, חוסר חדירה, קורוזיה בשורש הריתוך.
- מדידות: התכופפות קבועה של הקורה, פתיחת אוזניים, בלאי בחורים.
- בדיקה בעומס (כשנדרש) והוצאת תסקיר עם ליקויים והמלצות.
השלב הרביעי הוא זה שלוקח הכי הרבה זמן בבדיקת קורת הרמה. ריתוך שנראה בסדר מבחוץ יכול להסתיר סדק עייפות שהתחיל בשורש. בקורות שעברו הרבה מחזורי הרמה, במיוחד עם עומסים דינמיים, אנחנו מקדישים לזה תשומת לב מיוחדת.
מה בודקים באוזני החיבור
אוזן ההרמה העליונה (זו שמתחברת לאונקל המנוף) והאוזניים התחתונות הן הנקודות הכי עמוסות. בודקים את קוטר החור, את עובי הפלטה מסביב לחור, ואם יש התארכות של החור (סימן לעומס יתר). אוזן שנשחקה ביותר מ-10% מהמידה המקורית היא בדרך כלל סיבה לפסילה.
מה בודקים בקורה עצמה
מסתכלים על כפיפה קבועה. קורה שנשארת מכופפת גם בלי עומס עברה את גבול הכניעה של החומר, והיא נפסלת. בודקים גם עיוות בכנפיים (בפרופיל H או I), פגיעות מכניות ותוספות שרותכו מאוחר יותר ולא מופיעות בשרטוט.
מה בודקים באביזרים המחוברים
הרבה קורות מגיעות עם שאקלים, אונקלים ורצועות מחוברים דרך קבע. כל אחד מהם נבדק בנפרד, ובודקים שה-WLL שלהם לא נמוך מזה של הקורה. על בדיקת שאקלים ומה מפסיל אותם כתבנו במאמר נפרד.
סיבות נפוצות לפסילה בבדיקת קורת הרמה
מהניסיון שלנו, אלה הדברים שחוזרים בבדיקת קורת הרמה כמעט בכל מפעל ותיק:
- אין תיעוד תכנון בכלל. הקורה יוצרה "בפנים" ואין שרטוט.
- ריתוכים שנוספו אחרי הייצור: אוזן חדשה, חיזוק, תיקון סדק.
- סימון WLL שנכתב בצבע ונמחק, או שלא תואם לחישוב.
- כפיפה קבועה, לרוב אחרי הרמה של מטען כבד מדי או הרמה אסימטרית.
- סדקי עייפות באוזן העליונה או במעבר בין הפלטה לקורה.
- שאקל תחתון בדרגה נמוכה מזו של הקורה.
דוגמה מאתר בנייה במרכז: קבלן הרים לוחות בטון טרומיים עם ספרדר שהוזמן ממסגרייה בלי מהנדס. הקורה עצמה הייתה חזקה, אבל האוזן העליונה הייתה מפלטה דקה מדי, והחור התארך אחרי כמה שבועות. תפסנו את זה בבדיקה הראשונה, לפני שהיה מי שיתפוס את זה בדרך אחרת.
הסעיף על הריתוכים המאוחרים חוזר הרבה. מפעל צריך להרים משהו ברוחב אחר, מישהו מרתך אוזן נוספת באמצע הקורה, ומרגע זה הקורה כבר לא זו שתוכננה. מבחינת הבדיקה, זה מוצר חדש ללא אישור.
טיפ מהשטח: אם שיניתם משהו בקורה, אפילו "רק אוזן", עצרו את השימוש עד שמהנדס יאשר את השינוי. שינוי מבני בקורת הרמה בלי חישוב הוא אחת הדרכים המהירות להגיע לתאונה.
תכנון קורת הרמה: מה נדרש כדי שהבדיקה תעבור
מי שמזמין קורה חדשה יכול לחסוך לעצמו את כל הכאב ראש של בדיקת קורת הרמה ללא מסמכים. תכנון נכון כולל הגדרת המטען (משקל, מידות, מרכז כובד), בחירת פרופיל וחומר, חישוב כפיפה וכניעה עם מקדם ביטחון, תכנון האוזניים והריתוכים, ושרטוט ייצור ברור. אחרי הייצור, בדיקת עומס ראשונית ותעודה.
תכנון כזה לקורה סטנדרטית לוקח ימים ספורים, ואנחנו מבצעים אותו כחלק מליווי הנדסי למפעלים. ההשקעה קטנה יחסית לעלות של קורה שנפסלת ומושבתת את הייצור.
מומלץ להכיר גם את הנחיות מינהל הבטיחות והבריאות התעסוקתית בנוגע לציוד הרמה במקום העבודה.
סימון ותיעוד: מה חייב להיות על הקורה
הרבה מפעלים מופתעים לגלות שבדיקת קורת הרמה מסתיימת בפסילה אם הסימון חסר, גם כשהמבנה תקין. על הקורה חייבים להופיע, בהטבעה או בלוחית מרותכת (לא במדבקה): עומס עבודה בטוח, משקל עצמי של הקורה (כי הוא נוסף לעומס המנוף), מספר זיהוי, ורצוי שם היצרן ותאריך.
בקורות מתכווננות (עם נקודות תלייה שאפשר להזיז) הסימון צריך לכלול גם את ה-WLL לכל מצב, כי קורה ארוכה יותר מרימה פחות. לוחית אחת עם טבלה קטנה פותרת את זה.
המשקל העצמי הוא פרט שלקוחות שוכחים. קורה של 400 ק״ג על מנוף של 5 טון משאירה 4.6 טון למטען. בלי הסימון, המפעיל לא יודע את זה, ועומס היתר מתרחש בלי שאף אחד התכוון.
מה קורה אחרי בדיקת קורת הרמה
הבודק מוציא תסקיר. אם הקורה תקינה, היא מקבלת אישור לחצי השנה הקרובה. אם יש ליקויים, התסקיר מפרט אותם ומציין אם הקורה יכולה להמשיך לעבוד עד לתיקון או שהיא מושבתת מיד. תיקון ריתוכים או החלפת אוזן חייבים אישור מהנדס, ואחריהם בדיקה חוזרת, לעיתים עם בדיקת עומס.
מומלץ לשמור את כל התסקירים יחד עם השרטוט, בתיק אחד לכל קורה. ככה בבדיקת קורת הרמה הבאה יש היסטוריה, וגם כשמחליפים אחראי במפעל הידע לא הולך לאיבוד.
טעויות של מפעילים שהופכות קורה טובה לקורה פסולה
לא כל פסילה נובעת מייצור. חלק גדול מהנזק נעשה בשימוש. הרמה כשהאונקל לא במרכז, כך שצד אחד של הקורה נושא כמעט את כל המטען. הנחת הקורה על הרצפה עם המטען עדיין תלוי עליה. גרירה של הקורה על הבטון עד שהאוזניים התחתונות נשחקות.
יש גם עניין האחסון. קורה שנשמרת בחוץ מחלידה בדיוק במקומות הקריטיים: שורש הריתוך וחורי האוזניים. קורה של 3 מטר אפשר לאחסן על שני בולי עץ במקום מקורה, זה כל מה שנדרש.
הדרכה קצרה למפעילים, רבע שעה, מונעת את רוב הדברים האלה. אנחנו עושים את זה כשמבקשים, בסוף הבדיקה, ליד הקורה עצמה.
שאלות נפוצות
יש לנו קורה ישנה בלי שרטוט. אפשר להכשיר אותה?
לרוב כן. מהנדס מודד את הקורה, בודק את הריתוכים, מבצע חישוב לפי המבנה הקיים ומגדיר WLL. אחרי בדיקת עומס ולוחית סימון, הקורה יכולה לעבור בדיקת קורת הרמה רגילה. זה עולה פחות מקורה חדשה, בתנאי שהמבנה במצב טוב.
כל כמה זמן צריך בדיקת קורת הרמה?
בדרך כלל כל 6 חודשים על ידי בודק מוסמך, כמו שאר אביזרי ההרמה. בנוסף, בדיקה חזותית של המפעיל לפני כל שימוש: סימון, ריתוכים, אוזניים, שאקלים.
מה ההבדל בין קורת הרמה לספרדר בבדיקה?
העיקרון זהה, אבל בספרדר בודקים בעיקר את יציבות הקורה בלחיצה ואת הרצועות העליונות שמחברות אותו לאונקל. בקורת הרמה הדגש הוא על כפיפה ועל האוזן העליונה.
האם מותר להרים עם קורה מטען קל יותר ממה שתוכנן לה?
כן, כל עוד נקודות התלייה מתאימות והעומס לא אסימטרי מעבר למה שהתכנון מאפשר. מטען קל מדי בקצה אחד בלבד יכול ליצור מומנט שהקורה לא תוכננה לו. במקרה של ספק, שואלים מהנדס.
