אישור מהנדס הוא אחד המסמכים שהכי הרבה לקוחות מבקשים מאיתנו ״מהר, לביקורת מחר״. ואז מתברר שהמסמך שהם צריכים הוא בכלל לא מה שהם חשבו. יש אישור מהנדס לקונסטרוקציה שתומכת בעגורן, יש אישור לתכנון של מתקן הרמה חדש, יש אישור לשינוי במתקן קיים, ויש תסקיר של בודק מוסמך, שהוא בכלל דבר אחר. במאמר הזה נעשה סדר: מתי כל אחד נדרש, מי חותם עליו, ומה קורה כשמנסים לקצר דרך.
נתחיל מהסוף. אם התקנתם עגורן גשר, מנוף מונורייל, מעלית משא או מתקן הרמה כלשהו על מבנה, מישהו צריך לאשר שהמבנה מסוגל לשאת את זה. מישהו אחר (או אותו אדם, אם הוא גם בודק מוסמך) צריך לאשר שהמתקן עצמו בטוח לשימוש. שני דברים שונים, שני מסמכים.
תוכן העניינים
אישור מהנדס מול תסקיר בודק מוסמך: מה ההבדל
תסקיר בודק מוסמך הוא מסמך תקופתי לפי פקודת הבטיחות בעבודה [נוסח חדש] תש״ל-1970. הבודק בודק את המכונה: כבלים, בלמים, מפסקי גבול, ווים, מבנה, ומאשר שהיא כשירה לעבודה עד הבדיקה הבאה (בדרך כלל כל 14 חודשים). זה מסמך על המצב הקיים.
אישור מהנדס הוא מסמך על תכנון. הוא אומר: חישבתי, בדקתי את העומסים, והקורה הזאת, המסילה הזאת או המבנה הזה מתאימים למה שמתכננים לתלות עליהם. הוא נדרש לפני שמתקינים, ולא אחרי. בודק מוסמך שמגיע לבדיקה ראשונה של עגורן חדש ישאל קודם כול: יש אישור מהנדס למסילה? אם אין, הבדיקה נתקעת.
בפועל: תסקיר עונה על ״האם המכונה תקינה היום״. אישור מהנדס עונה על ״האם היה מותר להתקין אותה כאן מלכתחילה״.
אישור מהנדס: 7 מצבים שבהם הוא נדרש
הרשימה הזאת מכסה את רוב המקרים שאנחנו פוגשים במפעלים, במוסכים ובאתרי בנייה. יש עוד, אבל אם אתם באחד מאלה, אל תדלגו.
- התקנת עגורן גשר או מונורייל חדש על מבנה קיים. המבנה תוכנן לגג ולרוח, לא בהכרח ל-5 טון שנעים לרוחבו. צריך חישוב.
- הגדלת כושר הרמה של עגורן קיים. החליפו כננת מ-3 ל-5 טון? המסילה והעמודים לא יודעים על זה. חישוב חדש חובה.
- הארכת מסילה או הוספת תחנה. כל שינוי בגיאומטריה משנה את פיזור העומסים.
- תכנון מתקן הרמה ייעודי. מתקן הרמה למנוע במוסך, מתקן הרמה לתבניות, זרוע הרמה ליד קו ייצור. כל אלה דורשים תכנון וחתימה.
- עוגן או נקודת עיגון לעבודה בגובה. נקודת עיגון שאנשים תולים עליה את החיים שלהם צריכה חישוב, לא הערכה.
- תיקון מבני אחרי נזק. מלגזה פגעה בעמוד תמיכה של מסילת העגורן? לפני שמחזירים לעבודה, מהנדס צריך לאשר.
- שינוי ייעוד של מבנה. מחסן שהופך לאולם ייצור עם ציוד תלוי. הרצפה והתקרה תוכננו למשהו אחר.
והמקרה שכולם שוכחים: הזזת עגורן ממקום למקום. מפעל שעובר מבנה לוקח איתו את העגורן. הגיוני. אבל המבנה החדש לא ראה את העגורן הזה מעולם, והמסילה שנבנית בו צריכה אישור מהנדס בדיוק כמו התקנה חדשה. ראינו עגורן 10 טון שהורכב במבנה חדש על קורות שחושבו ל-6 טון, כי ״זה אותו עגורן, כבר אושר״. הוא אושר, אבל על מבנה אחר.

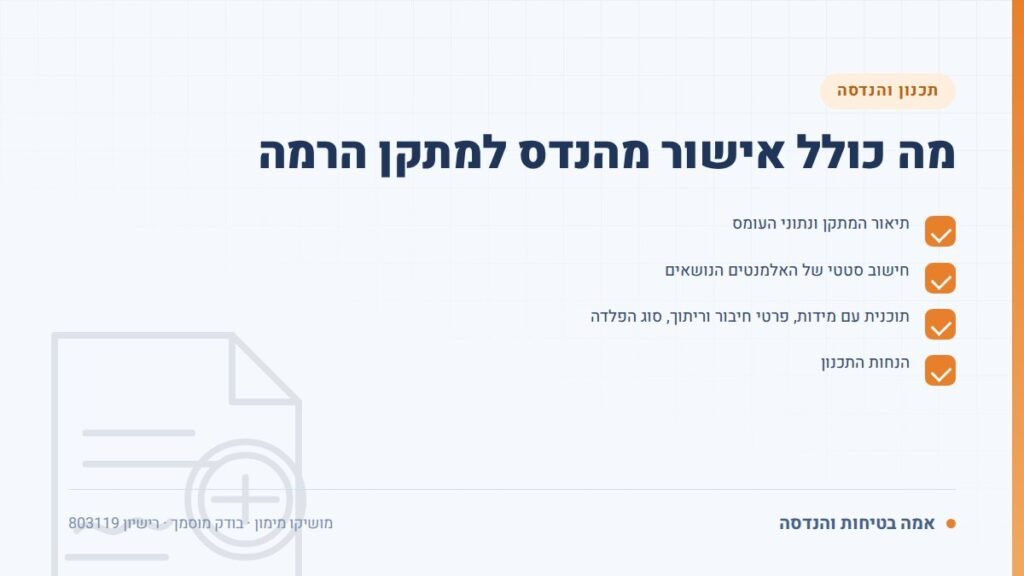

מה כולל אישור מהנדס למתקן הרמה
אישור רציני הוא לא עמוד אחד עם חתימה. הוא מסמך הנדסי שמישהו יכול לבדוק אחריו. הנה מה שאנחנו כוללים באישורים שלנו.
- תיאור המתקן ונתוני העומס: עומס מרבי, עומס דינמי, מקדמי ביטחון.
- חישוב סטטי של האלמנטים הנושאים: קורות, עמודים, חיבורים, עוגנים.
- תוכנית עם מידות, פרטי חיבור וריתוך, סוג הפלדה.
- הנחות התכנון: מהירות נסיעה, תדירות שימוש, סביבה (חוץ, לחות, טמפרטורה).
- הוראות לביצוע ולבדיקה: מה לבדוק אחרי ההרכבה, אילו ריתוכים דורשים בדיקה.
- חתימת מהנדס רשום בפנקס המהנדסים, עם מספר רישיון ותאריך.
אם קיבלתם ״אישור״ בלי חישוב ובלי תוכנית, זה מכתב, לא אישור. מפקח עבודה או בודק מוסמך רציני לא יקבלו אותו, ובמקרה של תאונה הוא לא יגן על אף אחד.
מי רשאי לחתום
מהנדס רשום ורשוי בתחום הרלוונטי. לקונסטרוקציה: מהנדס בניין. למתקן ההרמה עצמו: מהנדס מכונות. במקרים רבים, וזה היתרון שלנו, מהנדס שהוא גם בודק מוסמך יכול ללוות את התהליך מהתכנון ועד לתסקיר הראשון, כך שאין ״נפילה בין הכיסאות״ בין מי שתכנן למי שבודק.
איך מקבלים אישור מהנדס בלי לחזור על עבודה
התהליך הנכון מתחיל לפני שמזמינים את הציוד, לא אחרי שהוא כבר תלוי. זה נשמע מובן מאליו, אבל מחצית מהפניות שלנו מגיעות אחרי ההתקנה, לפעמים אחרי שהעגורן כבר עבד חודשים. אז מתחילים לחפש תוכניות שאף אחד לא שמר.
שלב 1: איסוף נתונים
אנחנו צריכים את תוכניות המבנה הקיים (אם יש), נתוני הציוד מהיצרן, ומה בדיוק מתכננים להרים ואיפה. במבנים ישנים בלי תוכניות, מגיעים למדוד ולפעמים גם לפתוח ולראות מה יש בפנים.
שלב 2: חישוב ותכנון
כאן קורה החלק ההנדסי. לפעמים התוצאה היא ״המבנה מתאים, הנה האישור״. לפעמים היא ״צריך לחזק שני עמודים״. ולפעמים, לא נעים אבל קורה, ״המבנה הזה לא יכול לשאת את זה, בואו נחשוב על פתרון אחר״. עדיף לשמוע את זה עכשיו מאשר אחרי שהמסילה נכנעה. שירות תכנון מכונות הרמה שלנו בנוי בדיוק לשלב הזה.
שלב 3: פיקוח על הביצוע
אישור מהנדס על התכנון לא שווה הרבה אם הרתך בשטח החליט לחסוך בברגים. לכן אנחנו ממליצים על ביקור בשלב ההרכבה, לפני שסוגרים הכול. זה חלק מליווי הנדסי שחוסך הרבה תיקונים בדיעבד.
שלב 4: בדיקה ראשונה ותסקיר
אחרי ההרכבה, בודק מוסמך מבצע בדיקה ראשונה כולל מבחן עומס, ומוציא תסקיר. מכאן המתקן נכנס למחזור הבדיקות התקופתיות הרגיל. כדאי לשמור את אישור המהנדס יחד עם התסקיר הראשון באותו תיק, כי כל בודק שיגיע בעתיד ירצה לראות את שניהם, וגם מפקח עבודה.
עוד נקודה שלקוחות שואלים: האם צריך אישור מהנדס לעגורן קטן, נגיד מנוף שרשרת של 500 ק״ג על קורה קיימת. התשובה היא כן, גם אם החישוב פשוט. הקורה שהמנוף תלוי עליה לא יודעת שהוא קטן, והחיבור אליה הוא בדיוק המקום שבו דברים נכשלים. לפעמים האישור הוא עמוד אחד של חישוב, ועדיין הוא נדרש.
טעויות נפוצות של לקוחות סביב אישור מהנדס
אחרי שנים בשטח, הטעויות חוזרות על עצמן. רובן לא נובעות מזלזול אלא מחוסר ידיעה: מנהל מפעל פשוט לא יודע שהוא צריך את המסמך הזה, עד שמישהו מבקש אותו. הנה הנפוצות.
- ״הספק של העגורן נתן אישור״. ספק העגורן אחראי לעגורן. הוא לא מכיר את המבנה שלכם ולא חתום עליו.
- ״הקבלן אמר שזה מחזיק״. הקבלן אולי צודק, אבל הוא לא מהנדס, ואמירה שלו לא מסמך.
- מזמינים אישור אחרי ההתקנה. אפשרי, אבל אם יש בעיה, הפירוק עולה יותר מהתכנון.
- משנים משהו ולא מעדכנים. הזזת עמוד, הוספת מנוף עזר על אותה מסילה. כל שינוי מאפס את האישור.
- מבלבלים בין אישור למבנה לאישור למתקן. צריך את שניהם.
במוסך באזור המרכז נתקלנו במתקן הרמה למנועים שנבנה על ידי הצוות המקומי מפרופילים שנשארו. עבד שנתיים. בבדיקה שלנו התברר שהריתוך בנקודת החיבור העליונה עבר בקושי חצי מהעובי הנדרש. לא הייתה תאונה, במזל. תכנון מאושר מראש היה עולה פחות ממה שעלה לפרק ולבנות מחדש.
מה דורש החוק ומי בודק את זה
פקודת הבטיחות בעבודה קובעת שמכונת הרמה תהיה בנויה היטב, מחומר טוב ובחוזק מספיק, ותיבדק על ידי בודק מוסמך לפני שימוש ראשון ובמרווחים קבועים. תקנות הבטיחות בעבודה (בדיקת מתקני הרמה ועגורנים) מוסיפות את מה שהבודק צריך לבדוק. אישור מהנדס לקונסטרוקציה הוא הדרך להוכיח את הדרישה ל״חוזק מספיק״ לגבי מה שהעגורן תלוי עליו.
מפקחי מינהל הבטיחות והבריאות התעסוקתית מבקשים לראות את המסמכים האלה בביקורות, ובמיוחד אחרי אירועים. כדאי שהם יהיו בתיק, ולא ״אצל המהנדס שכבר לא עובד איתנו״.
שאלות נפוצות על אישור מהנדס
כמה זמן לוקח לקבל אישור מהנדס למסילת עגורן?
אם יש תוכניות מבנה ונתוני ציוד, בדרך כלל שבוע עד שבועיים. בלי תוכניות, מוסיפים ביקור מדידה ולפעמים בדיקות חומר. פרויקט מורכב עם חיזוקים לוקח יותר, אבל רוב המקרים במפעלים הם פשוטים יחסית.
האם אישור מהנדס פג תוקף?
האישור מתייחס למצב שתוכנן. הוא תקף כל עוד לא שינו כלום: לא את העגורן, לא את המבנה, לא את השימוש. ברגע שמשהו השתנה, צריך אישור חדש או עדכון חתום.
האם בודק מוסמך יכול לחתום על האישור?
רק אם הוא גם מהנדס רשום בתחום המתאים. יש בודקים מוסמכים שאינם מהנדסים ואז הם לא יכולים לחתום על תכנון. אצלנו השילוב קיים, וזה מפשט מאוד את התהליך ללקוח.
מה קורה אם אין אישור ומפקח מגיע?
בדרך כלל צו שיפור עם דרישה להמציא אישור תוך זמן קצוב, ובמקרים חמורים צו בטיחות שמשבית את המתקן עד שיש. עדיף לא להגיע לשם. מאמר על מה נחשב מכונת הרמה יעזור לכם לזהות אילו מתקנים אצלכם בכלל נכנסים לקטגוריה.
